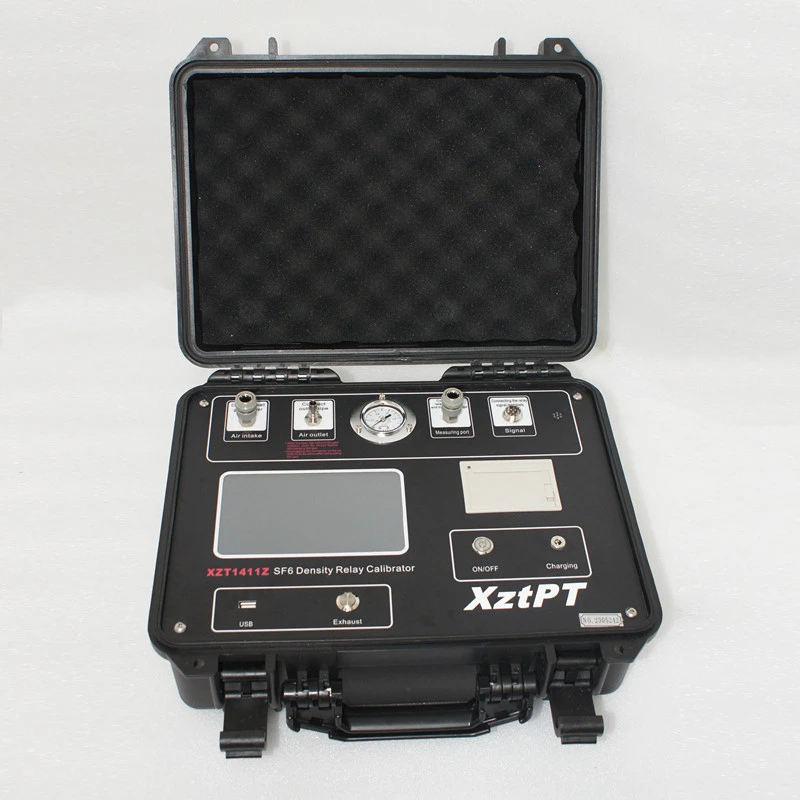

XZT1411Z SF6 gázsűrűség relé kalibrátor

XZT1411Z SF6 gázsűrűség relé kalibrátor

TermékIbevezető

Áttekintés

Az SF6 kapcsolók széles körben használt nagyfeszültségű készülékek az energiaellátó rendszerekben, és az SF 6 kapcsolók megbízható működése az egyik leginkább aggasztó kérdéssé vált az áramellátási és fogyasztási szektorban. Az SF 6 gázsűrűség relé egy fontos alkatrész, amelyet az SF 6 gázsűrűség változásának figyelésére használnak az SF 6 kapcsolótest működés közben, és teljesítménye közvetlenül befolyásolja az SF 6 kapcsoló üzembiztonságát. A helyszínen működő SF 6 gázsűrűség-relé gyakran egy bizonyos idő elteltével jelentkezik a ritka működés, az érintkezők rossz érintkezése stb. miatt, és néhány esetben a sűrűségrelé hőmérséklet-kompenzációs teljesítménye is gyenge, illetve amikor a környezeti hőmérséklet hirtelen megváltozik. , ez gyakran az SF6 sűrűségrelé hibás működéséhez vezet. A tényleges működés szempontjából is nagyon szükséges az SF 6 sűrűségrelé és nyomásmérő rendszeres ellenőrzése terepi üzemben.

A tartályba zárt gáz nyomása a hőmérséklet változásával változik, az egységes összehasonlítás érdekében általában a 20 fokos relatív nyomásértéket vesszük standard értéknek. A sűrűségrelé kalibrálásakor a mért nyomást a nyomás és a hőmérséklet összefüggésének megfelelően 20 fokos ekvivalens nyomásértékké alakítják át, majd összehasonlítják.

Ez a termék egy intelligens SF6 gázsűrűségrelé kalibráló műszer. A kalibrátor nagy pontosságú nyomásérzékelőt és nagy sebességű A/D konvertert alkalmaz, a 32-bites nagy teljesítményű mikroprocesszorral kombinálva képes ellenőrizni a különböző SF6 gázsűrűség-relék teljesítményét, és pontosan mérni tudja a nyomásértéket az aktuális hőmérsékleten amikor a jel működik, automatikusan befejezi bármely környezeti hőmérséklet szabványos nyomásának 20 fokra történő átalakítását, és rendelkezik nyomtatási, tárolási és U-lemez átviteli funkciókkal, miközben automatikusan azonosítja a hibákat a tesztfolyamat során, és automatikusan értékeli a sűrűségrelé érintkezők állapotát. . Ez a termék könnyen hordozható, egyszerűen kezelhető, nagy a vizsgálati pontosság, erős stabilitás és jó megbízhatóság, ami tükrözi az "intelligens" műszer jellemzőit.

1.1 EszközCjellemzőit

1. Nagy vizsgálati pontosság:az alapvető összetevők importált eszközöket alkalmaznak, magas integrációval, nagy pontossággal és jó ismételhetőséggel

Magas megbízhatóság. Mivel a nagysebességű A/D mintavételezést alkalmazza, nem csak a hagyományos hatásértékkel rendelkező sűrűségrelé mérhető, hanem egy különösen kis működési értékkel rendelkező sűrűségrelé is.

2. Rendkívül intelligens:a kalibrálási folyamat nem igényel állandó hőmérsékletű kamrát, és az SF 6 gáz bármilyen hatásos hőmérsékleti tartományban vezérelhető Sűrűségrelé, nyomásmérő a kalibrációhoz. A nyomás és a hőmérséklet dinamikus kompenzációs algoritmusával a nyomás és a 20 fokos egyenértékű nyomásérték automatikusan átszámításra kerül, és megjelenik az aktuális hőmérsékleten a nyomás és a 20 fokos egyenértékű nyomás, ami teljesen megoldja a helyszíni problémát. SF 6 gázsűrűség relé ellenőrzése.

Erős:

(1) Különböző nyomástípusú sűrűségrelék, valamint relatív nyomás és abszolút nyomás sűrűségrelék mérhetők.

(2) A sűrűségrelé 1-3 érintkezőkészletének kezdeti állapota bármilyen formában van (általában nyitott vagy zárt), és a 1-3 érintkezőkészlet felfelé és lefelé irányuló értékei egyidejűleg mérik, mint például riasztás, reteszelés, túlfeszültség stb. Ezért ez a műszer képes alkalmazkodni az összes új és régi sűrűségrelé teljes automatikus kalibrálásához.

(3) A mérés egyszerre jeleníti meg az aktuális nyomást és a környezeti hőmérsékletet, megoldva a sűrűségrelék helyszíni kalibrálásának problémáját.

4. Barátságos ember-gép interfész:7-hüvelykes, nagy felbontású színes érintőképernyővel, egyszerű kezeléssel, gyönyörű felülettel, minden paraméterrel és állapottal egy pillantásra.

5. Átmeneti kötések alátámasztása:Ez a termék egy hordozható műszer, amely különféle típusú átmeneti csatlakozókkal van felszerelve, a kapcsolási sűrűségrelék legtöbb modellje szétszerelés nélkül ellenőrizhető a helyszínen, ami a legjobb választás az SF számára₆sűrűségrelé kalibrálása.

6. Kevesebb levegőfogyasztás:a gázfogyasztás a kalibrálási folyamat során nagyon kicsi, nincs SF pazarlás₆gáz, alacsony vizsgálati költség, nincs szennyezés.

7. Adattárolás támogatása:a műszer beépített nagy kapacitású memóriával rendelkezik, amely azonnal elmenti a teszteredményeket, és rendelkezik lekapcsolási adatokkal. Mentés funkció, lekérdezés és történeti tesztadatok nyomtatása bármikor.

8. Nyomtatás támogatása: Minden releváns vizsgálati eredmény kinyomtathatóközvetlenül a teszt befejezése után, és a történeti adatok is kinyomtathatók elemzés céljából.

9. U-lemez átvitel:támogatja az U-lemezes korábbi tesztadatok átvitelét a támogató gazdaszámítógép-szoftveren keresztül a könnyű és gyors működés érdekében.

10. Könnyen hordozható: a műszer aznagy kapacitású lítium akkumulátorral működik, nem kell váltóáramra csatlakozni, ami megoldja a kültéri áramszerzés nehézségeit, és a műszer teljes feltöltése után sokáig működhet, és bedugható is egyidejűleg a töltőbe, hogy működjön.

11. Hatékony számítógépes szoftver:A támogató PC gazdaszámítógép alkalmazásszoftver hatékony funkciókkal és egyszerű kezeléssel rendelkezik, és megvalósítja az adatok megjelenítését, Word formátumú mentést, teljes tesztjelentések nyomtatását és generálását, ami kényelmes a központosított adatkezeléshez.

12. Kínai és angol váltás:Az ügyfelek a különböző ügyfélcsoportok igényeit kielégítő hangszer fő felületén válthatnak kínai és angol nyelv között, illetve más nyelveken is elfogadhatják a testreszabást.

1.2 ParaméterIbevezető

1.Pt:Az aktuális környezeti hőmérsékleten mért tényleges nyomásérték a vizsgálat időpontjában.

2.P20: A vizsgálat időpontjában az aktuális környezeti hőmérsékleten mért tényleges nyomásértéket 20 fokos ekvivalens nyomásértékre konvertáljuk.

3. Relatív nyomás:A relatív nyomás az a nyomás, amelyet a légköri nyomás mint referenciaérték fejez ki, amely a nyomás kifejezésének egyik módja. Mivel a legtöbb terhelésmérő műszer által mért nyomás relatív nyomás, a relatív nyomás, más néven túlnyomás, a valós nyomás és a légköri nyomás közötti különbségre utal, valahol a berendezés belsejében.

4. Abszolút nyomás:Ez az abszolút vákuum viszonyítási alapként történő felhasználásával kifejezett nyomás, amelyet abszolút nyomásnak neveznek, abszolút nyomásnak {{0}} relatív nyomás (túlnyomás) + légköri nyomás (körülbelül 0,1 MPa).

5. Cérintetlengróf: jelzi a mérendő sűrűségrelé érintkezőinek teljes számát, és a megfelelő kiválasztást a sűrűségrelé érintkezőcsoportjainak valós számának megfelelően kell elvégezni.

Egyérintkező: Egyetlen érintkező kiválasztásakor tesztjelek készlete érkezik, és a rendszer csak egy érintkezőkészlet P1 műveleti értékét méri.

Kettős érintkező: Ha a kettős érintkezőt választja, két tesztjel-készlet csatlakozik, és a rendszer méri a két érintkezőkészlet P1 és P2 műveleti értékeit.

Három érintkező: Három érintkező kiválasztásakor három tesztjel-készlet kapcsolódik, és a rendszer egyszerre három érintkezőkészlet P1, P2 és P3 műveleti értékeit méri.

6. Uplinkérték:környezeti hőmérsékleten, amikor az SF 6 sűrűségű relé nulla nyomású, lassan fújja fel az SF 6 sűrűségű relét egy bizonyos sebességgel, és rögzítse a nyomásértéket az aktuális környezeti hőmérsékleten, amikor az SF érintkezik₆A sűrűségrelé működési jelet küld, amely 20 fokos ekvivalens nyomásértékre konvertálódik, ami az SF 6 sűrűségrelé felfelé irányuló értéke.

7. Lefeléérték:környezeti hőmérsékleten, amikor az SF 6 sűrűségrelé nyomása nagyobb, mint a nyomás felső határértéke, lassan engedje le egy bizonyos sebességgel, amikor az SF érintkezik₆A sűrűségrelé működési jelet küld, rögzíti a nyomásértéket az aktuális környezeti hőmérsékleten, és konvertálja azt 20 fokos egyenértékű nyomásértékre. Ez a 20 fokos egyenértékű nyomásérték az SF 6 sűrűségű relé downlink értéke.

1.3MűszakiParaméterek
