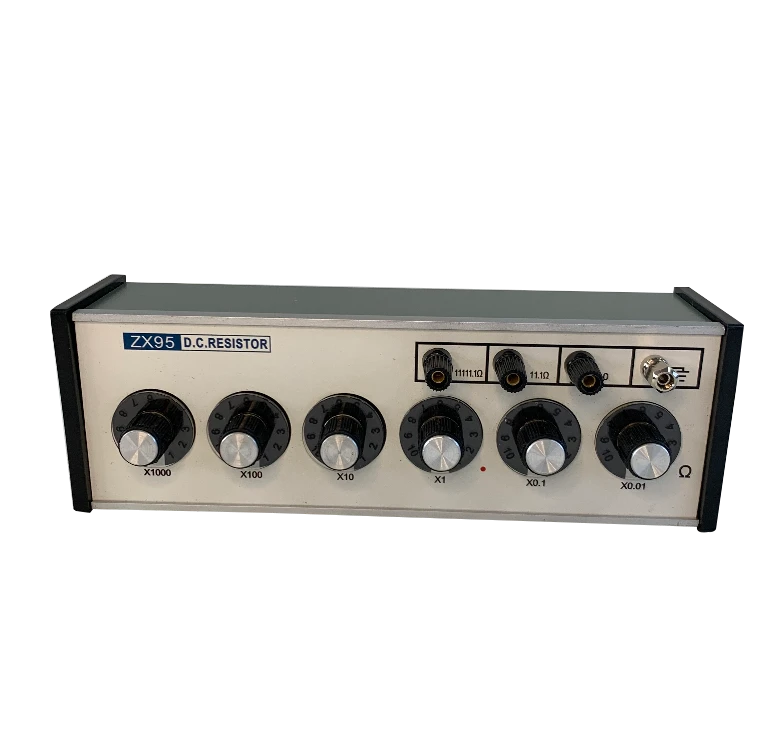

ZX90E-ZX99E Változó egyenáramú évtizedes ellenállás doboz
Bevezetés
A ZX90E~ZX99E típusú egyenáramú ellenállás egy többszörös értékű ellenállás, amelyet sorba kapcsolt évtizedes ellenálláscsoportok alkotnak. A két rögzítőelem közötti ellenállás a kapcsolókefe érintkezőjének helyzetével változtatható.
Az ellenállás miniatűr és hordozható. A kapcsolók teljesen zártak, nem kell tisztítani, alacsony érintkezési nyomás, hosszú élettartam és kevesebb eltérés. Az ellenállás állványa műanyagból készült, így a szigetelési ellenállás magas. A panelen lévő ellenállási értékek sorakoznak, és egyenesen és tisztán olvashatók. Az ellenálláselemek mind nem induktív módon, zománcozott manganinhuzallal vannak feltekerve, és szigorú technikai folyamaton mennek keresztül, így az ellenállás nagy stabilitású és bármilyen helyzetben használható.
AlkalmazásokAlkalmas elektromos mérésekre és egyéb kísérletekre gyárakban, iskolákban és tudományos kutatóhelyeken.
Állítható precíziós ellenállásként használják az egyenáramú áramkörben.
Még inkább alkalmas ellenálláshőmérő kalibrálására.
Fő specifikációk
t
Referencia és névleges hőmérsékletek:
|
REFERENCIA TARTOMÁNY |
NÉVLEGES TARTOMÁNY |
|
20+1,5 fok |
20±15 fok |
Referencia és névleges relatív páratartalom tartomány:
|
REFERENCIA TARTOMÁNY |
RELATÍV TARTOMÁNY |
|
40% 〜60% |
25% 〜80% |
3.3. Mérési tartomány és lépésfelbontás:
|
TÍPUS |
ZX90E |
ZX91E |
ZX92E |
ZX93E |
ZX94E |
ZX95E |
ZX96E |
ZX97E |
ZX98E |
ZX99E |
|
Rmax(Q) |
111.10 |
11110 |
1111.10 |
11111.0 |
111110 |
11111.10 |
111111.0 |
1111110 |
111111.10 |
1111111.0 |
|
Rmin(Q) |
0.01 |
1 |
0.01 |
0.1 |
1 |
0.01 |
0.1 |
1 |
0.01 |
0.1 |
A referencia-hőmérséklet, relatív páratartalom és teljesítmény mellett az egyes dekádos ellenálláscsoportok pontosságának meg kell felelnie az alábbi táblázatban szereplő specifikációknak és maradék ellenállásnak:
|
TÍPUS |
PONTOSSÁG |
MARADÉK ELLENÁLLÁS |
|||||||
|
x100kQ |
XWkQ |
XlkQ |
X100Q |
X10Q |
X1 Q |
X0.1 Q |
X0.01 Q |
||
|
ZX90E |
/ |
/ |
/ |
/ |
±0.1% |
±0.5% |
±2% |
±5% |
8+2.5m Q |
|
ZX91E |
/ |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
/ |
/ |
10± 5mQ |
|
ZX92E |
/ |
/ |
/ |
±0.1% |
±0.1% |
±0.5% |
±2% |
±5% |
10±2,5mQ |
|
ZX93E |
/ |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
/ |
10± 5mQ |
|
ZX94E |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
/ |
/ |
10± 5mQ |
|
ZX95E |
/ |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
±5% |
12 + 2.5m Q |
|
ZX96E |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
/ |
12+ 5m Q |
|
ZX97E |
±0.2% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
/ |
/ |
12± 5mQ |
|
ZX98E |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
±5% |
l4±2,5mQ |
|
ZX99E |
±0.2% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
/ |
12± 5mQ |
