Az ipari létesítményekben az elektromos szigetelés épségének biztosítása kulcsfontosságú a berendezések biztonságos és hatékony működéséhez. Ennek a folyamatnak az egyik kulcsfontosságú eszköze a Very Low Frequency (VLF) AC Hipot Tester. A VLF AC Hipot Tester beszállítójaként gyakran kérdeznek tőlem, hogy ezek a teszterek hatékonyan használhatók-e a szigetelés tesztelésére ipari környezetben. Ebben a blogban feltárom a VLF AC Hipot Testers képességeit és korlátait az ipari szigetelés tesztelésében.
A VLF AC Hipot tesztelők megértése
A VLF AC Hipot tesztereket nagyon alacsony frekvenciájú váltakozó áramú (AC) feszültség generálására tervezték, jellemzően 0,01 Hz és 0,1 Hz között. Ezt az alacsony frekvenciájú feszültséget a normál üzemi feszültség elektromos berendezések szigetelésére gyakorolt hatásának szimulálására használják. A hagyományos nagyfrekvenciás AC vagy DC hipoteszterekhez képest a VLF AC Hipot tesztelőknek számos előnye van.
Először is, a tesztfeszültség alacsony frekvenciájú jellege lehetővé teszi a szigetelés által a normál működés során tapasztalt dielektromos feszültség pontosabb ábrázolását. Ennek az az oka, hogy a szigetelőanyagok elektromos tulajdonságai a frekvencia függvényében jelentősen változhatnak, és az alacsony frekvenciájú feszültség használata segít minimalizálni a kapacitív hatások hatását, amelyek torzíthatják a vizsgálati eredményeket.
Másodszor, a VLF AC Hipot teszterek hordozhatóbbak és könnyebben kezelhetők, mint a nagyfrekvenciás AC teszterek. Kevesebb áramot igényelnek a működésükhöz, így alkalmasak helyszíni tesztelésre olyan ipari létesítményekben, ahol a nagy teljesítményű elektromos forrásokhoz való hozzáférés korlátozott lehet.
Alkalmasság ipari szigetelésvizsgálatra
Kábelszigetelés vizsgálata
A VLF AC Hipot Testers egyik leggyakoribb alkalmazása az ipari létesítményekben a tápkábelek tesztelése. Az erősáramú kábelek minden ipari elektromos rendszer elengedhetetlen részét képezik, és szigetelésük épsége kritikus fontosságú az elektromos meghibásodások megelőzésében és a megbízható áramelosztásban.
A VLF AC Hipot teszterek hatékonyan képesek észlelni a kábelek szigetelési hibáit, például a vízfásodást, ami gyakori probléma a föld alatti és tengeralattjáró kábeleknél. Az alacsony frekvenciájú tesztfeszültség áthatolhat a szigetelésen, és azonosíthatja azokat a gyengeségeket vagy sérüléseket, amelyek más vizsgálati módszerekkel esetleg nem észlelhetők. Például a miénk30 kV-os nagyfeszültségű Vlf Hipot műszerkifejezetten a kábelszigetelés tesztelésére készült, és pontos és megbízható eredményeket tud nyújtani.
Motor és generátor szigetelés vizsgálata
A VLF AC Hipot Testerek a kábelteszteken kívül a motorok és generátorok szigetelésének tesztelésére is használhatók. A motorok és generátorok az ipari létesítmények igáslói, és bármilyen szigetelési hiba jelentős leálláshoz és javítási költségekhez vezethet.

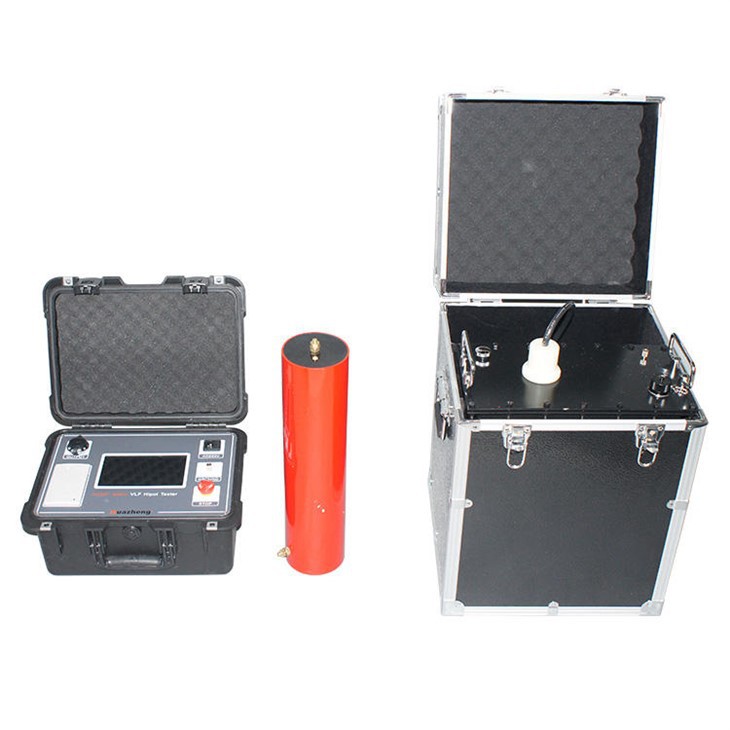

A VLF AC Hipot Testers alacsony frekvenciájú tesztfeszültsége segíthet azonosítani a motorok és generátorok tekercseiben a szigetelés romlását, például hőöregedést vagy mechanikai sérülést. E problémák korai észlelésével a karbantartó személyzet proaktív intézkedéseket tehet a katasztrofális meghibásodások megelőzésére. A miénkHZDP - 80KV 80kV Nagyon alacsony frekvenciájú VLF AC Hipot teszterképes kezelni a nagy feszültségű motorok és generátorok tesztelési követelményeit, így alkalmas ipari alkalmazásokra.
Kapcsolóberendezések és transzformátorok szigetelésének vizsgálata
A kapcsolóberendezések és a transzformátorok szintén fontos elemei az ipari elektromos rendszereknek, ezért szigetelési teljesítményüket rendszeresen ellenőrizni kell. A VLF AC Hipot Testerek használhatók ezen alkatrészek szigetelésének tesztelésére, bár a tesztelési folyamat bonyolultabb lehet a kapcsolóberendezések és transzformátorok tervezése és felépítése miatt.
A kapcsolóberendezések esetében a VLF AC teszt segíthet az érintkezők és a perselyek szigetelési meghibásodásának észlelésében. Transzformátorok esetében a teszttel azonosíthatók a tekercsek és az olajjal impregnált szigetelés szigetelési hibái. A miénkVLF Hipot teszter beépített barna deltával és részleges kisülésselolyan további funkciókat kínál, mint a barna delta és a részleges kisülés mérés, amelyek részletesebb információkat nyújthatnak a kapcsolóberendezések és a transzformátorok szigetelési állapotáról.
A VLF AC Hipot tesztelők korlátai
Míg a VLF AC Hipot teszterek számos előnnyel rendelkeznek az ipari szigetelés teszteléséhez, vannak korlátaik is.
Az egyik fő korlátozás az, hogy az alacsony frekvenciájú tesztfeszültség nem feltétlenül szimulálja teljes mértékben az ipari elektromos rendszerekben előforduló nagyfrekvenciás tranziens feszültségeket, például villámcsapást vagy kapcsolási túlfeszültséget. Ezek a nagyfrekvenciás tranziensek olyan szigetelési hibákat okozhatnak, amelyeket a VLF AC tesztelés önmagában nem észlel. Ezért bizonyos esetekben további vizsgálati módszerekre, például impulzusvizsgálatra lehet szükség a szigetelés megbízhatóságának biztosítására.
Egy másik korlátozás az, hogy a VLF AC Hipot Testers teszteredményeit befolyásolhatják a környezeti tényezők, például a hőmérséklet és a páratartalom. E tényezők változása a szigetelés elektromos tulajdonságaiban eltéréseket okozhat, ami pontatlan vizsgálati eredményekhez vezethet. Ezen hatások minimalizálása érdekében fontos, hogy a vizsgálatokat ellenőrzött környezeti feltételek mellett végezzék, és megfelelő korrekciós tényezőket alkalmazzanak.
Következtetés
Összefoglalva, a VLF AC Hipot teszterek értékes eszközt jelentenek az ipari létesítmények szigetelésének tesztelésére. Számos előnyt kínálnak, például a dielektromos feszültség pontos ábrázolását, a hordozhatóságot és a könnyű kezelhetőséget, amelyek széles körben alkalmassá teszik őket, beleértve a kábelek, motorok, generátorok, kapcsolóberendezések és transzformátorok szigetelésének tesztelését.
Fontos azonban tisztában lenni korlátaikkal, és más vizsgálati módszerekkel együtt alkalmazni a szigetelés integritásának átfogó értékelése érdekében. A VLF AC Hipot Tester beszállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű vizsgálóberendezéseket és műszaki támogatást nyújtsunk, hogy segítsünk az ipari ügyfeleknek megőrizni elektromos rendszereik biztonságát és megbízhatóságát.
Ha többet szeretne megtudni VLF AC Hipot tesztelőinkről, vagy szeretné megvitatni konkrét szigetelésvizsgálati igényeit, kérjük, forduljon hozzánk bizalommal. Várjuk a lehetőséget, hogy Önnel együtt dolgozhassunk, és a legjobb megoldásokat kínálhassuk az ipari szigetelésvizsgálati követelményeihez.
Hivatkozások
- IEEE Std 400.2 – 2013, IEEE útmutató a nagyon alacsony frekvenciát (VLF) használó árnyékolt tápkábelrendszerek szigetelésének helyszíni teszteléséhez és értékeléséhez
- CIGRE 496. műszaki brosúra, "Köz- és nagyfeszültségű kábelek nagyon alacsony frekvenciájú (VLF) tesztelése"
- EPRI jelentés 1019629, "Közepes feszültségű kábelek szigetelésének vizsgálata nagyon alacsony frekvenciájú (VLF) AC használatával"
