Szigetelési ellenállás-mérők szállítójaként gyakran kapok kérdést, hogy használható-e a szigetelési ellenállás-mérő az áramelosztó rendszerek tesztelésére. Nos, a rövid válasz igen, de ennél sokkal többről van szó. Ebben a blogbejegyzésben elmagyarázom, miért fontos a szigetelési ellenállás tesztelése az áramelosztó rendszerekben, hogyan működnek a szigetelési ellenállás-vizsgáló készülékek, és melyik termékünk a legalkalmasabb a feladatra.
Miért fontos a szigetelési ellenállás vizsgálata az áramelosztó rendszerekben?
Az áramelosztó rendszerek minden elektromos infrastruktúra gerincét képezik. Ők felelősek az áramforrásból a végfelhasználókhoz történő áramellátásért, és ezeknek a rendszereknek a meghibásodása áramkimaradásokhoz, berendezések károsodásához és akár biztonsági kockázatokhoz is vezethet. Az áramelosztó rendszerek hibáinak egyik leggyakoribb oka a szigetelés meghibásodása.
A szigetelést arra használják, hogy megakadályozzák az elektromos áram áramlását a vezetők és a környező környezet között. Idővel a szigetelés leromolhat olyan tényezők miatt, mint a hő, nedvesség, vegyi hatás és mechanikai igénybevétel. Ha a szigetelési ellenállás egy bizonyos szint alá esik, az szivárgási áramhoz, rövidzárlathoz és egyéb elektromos problémákhoz vezethet.
A szigetelési ellenállás vizsgálata egy roncsolásmentes vizsgálat, amely a szigetelés ellenállását méri a vezetékek és a föld között, vagy a különböző vezetők között. Az áramelosztó rendszerek szigetelési ellenállásának rendszeres tesztelésével felismerheti a szigetelés romlásának korai jeleit, és megelőző intézkedéseket tehet a költséges meghibásodások és biztonsági kockázatok elkerülése érdekében.
Hogyan működnek a szigetelési ellenállás-mérők
A szigetelési ellenállás-mérők, más néven megohméterek, úgy működnek, hogy ismert egyenfeszültséget kapcsolnak a vizsgált szigetelésre, és megmérik a kapott áramot. A szigetelési ellenállást ezután az Ohm-törvény (R = V/I) segítségével számítjuk ki, ahol R a szigetelési ellenállás, V a rákapcsolt feszültség, I pedig a mért áram.
A legtöbb szigetelési ellenállás-tesztelő beépített feszültségforrással rendelkezik, amely számos tesztfeszültséget képes generálni, jellemzően néhány száz volttól több kilovoltig. A tesztfeszültséget a vizsgált berendezés típusa és névleges értéke alapján választják ki. Például az alacsony feszültségű berendezéseket (600 V-ig) általában 500 V vagy 1000 V tesztfeszültséggel lehet tesztelni, míg a nagyfeszültségű (600 V feletti) berendezéseknél 2500 V vagy magasabb tesztfeszültségre lehet szükség.
A teszt során a szigetelési ellenállás-mérő méri a szigetelésen átfolyó áramot, és digitális vagy analóg kijelzőn megjeleníti a szigetelési ellenállás értékét. A vizsgálati eredményeket jellemzően megohmban (MΩ) adják meg, a magasabb értékek jobb szigetelést jeleznek.
Szigetelésellenállás-tesztelők használata áramelosztó rendszerekben
A szigetelési ellenállás vizsgálata felhasználható az áramelosztó rendszerek különféle alkatrészeinek, köztük a kábelek, transzformátorok, kapcsolóberendezések és motorok tesztelésére. Íme néhány kulcsfontosságú pont, amelyet szem előtt kell tartani, amikor áramelosztó rendszerekben szigetelési ellenállás-mérőket használ:
- Első a biztonság: Mielőtt bármilyen szigetelési ellenállási tesztet végezne, győződjön meg arról, hogy az áramelosztó rendszer feszültségmentes és megfelelően földelt. Kövesse az összes biztonsági eljárást, és használjon megfelelő egyéni védőfelszerelést (PPE).
- Teszt gyakorisága: A szigetelési ellenállás vizsgálatának gyakorisága a berendezés típusától és kritikusságától, valamint a működési környezettől függ. Általánosságban elmondható, hogy a kritikus berendezéseknél legalább évente egyszer, a zord környezetben működő berendezéseknél pedig gyakrabban javasolt a szigetelési ellenállás vizsgálata.
- Tesztfeszültség kiválasztása: Válassza ki a megfelelő tesztfeszültséget a vizsgált berendezés típusa és névleges teljesítménye alapján. A túl alacsony tesztfeszültség használata nem feltétlenül észleli a szigetelési problémákat, míg a túl magas tesztfeszültség használata károsíthatja a szigetelést.
- Teszt időtartama: A vizsgálat időtartamának elegendőnek kell lennie ahhoz, hogy a szigetelés elérje a stabil állapotot. A legtöbb alkalmazáshoz 1 perces tesztidő elegendő, de nagyobb vagy összetett berendezések esetén hosszabb tesztidőre is szükség lehet.
- Eredmények értelmezése: A vizsgálat során kapott szigetelési ellenállásértékeket össze kell hasonlítani a gyártó specifikációival vagy ipari szabványaival. A szigetelési ellenállás jelentős csökkenése idővel a szigetelés romlását vagy a rendszer hibáját jelezheti.
Szigetelési ellenállás-vizsgálóink áramelosztó rendszerekhez
Cégünknél egy sor szigetelési ellenállás-vizsgálót kínálunk, amelyeket kifejezetten az áramelosztó rendszerek tesztelésére terveztek. Íme néhány népszerű termékünk:
- HZJY-30K 30 KV DC nagyfeszültségű szigetelésvizsgáló: Ez a nagyfeszültségű szigetelésvizsgáló akár 30 kV-os próbafeszültséget is képes generálni, így alkalmas nagyfeszültségű kábelek, transzformátorok és egyéb berendezések tesztelésére. Nagyméretű digitális kijelzővel, automatikus hatótávolsággal és beépített memóriával rendelkezik a teszteredmények tárolására.

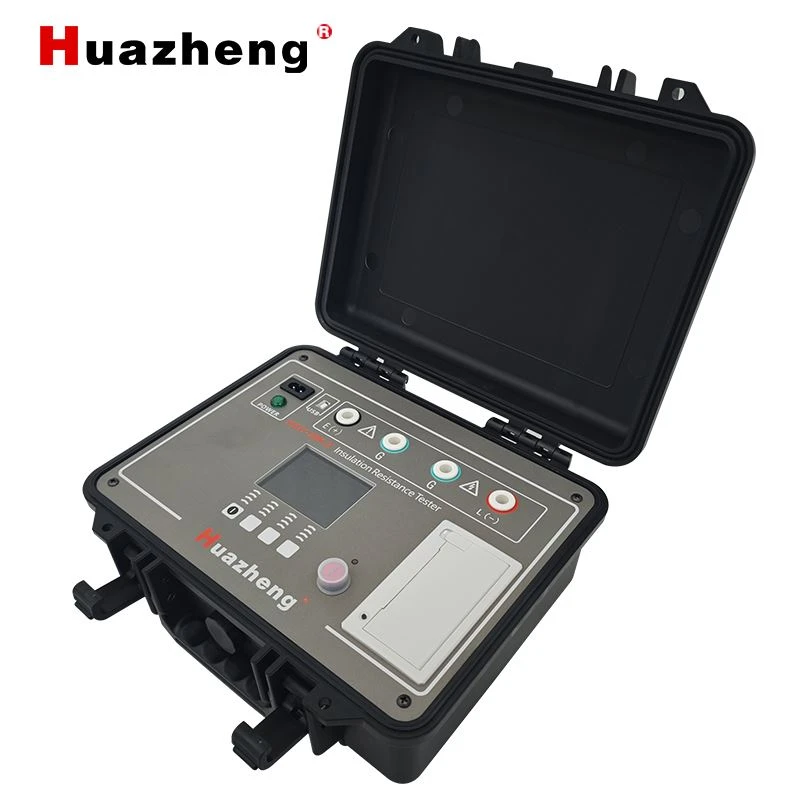

- Nagyfeszültségű szigetelésvizsgáló 20kV Megohméter: Ez a 20 kV-os szigetelésvizsgáló ideális középfeszültségű áramelosztó rendszerek tesztelésére. A tesztfeszültségek széles skáláját kínálja, 500 V-tól 20 kV-ig, robusztus kialakítással és könnyen használható interfésszel.
- HZ3151 5kV szigetelési ellenállás mérő készülék: Ez az 5 kV-os szigetelési ellenállásmérő alkalmas kis- és középfeszültségű berendezések tesztelésére. Kompakt kialakítása, nagy pontossága és beépített újratölthető akkumulátora a hordozhatóság érdekében.
Következtetés
Összefoglalva, a szigetelési ellenállás vizsgálata elengedhetetlen része az áramelosztó rendszerek biztonságának és megbízhatóságának megőrzésének. A szigetelési ellenállás-mérő segítségével felismerheti a szigetelés romlásának korai jeleit, és megelőző intézkedéseket tehet a költséges meghibásodások és biztonsági kockázatok elkerülése érdekében. Cégünknél kiváló minőségű szigetelési ellenállás-mérőket kínálunk, amelyeket kifejezetten az áramelosztó rendszerek tesztelésére terveztek. Ha többet szeretne megtudni termékeinkről, vagy kérdése van a szigetelési ellenállás vizsgálatával kapcsolatban, forduljon hozzánk bizalommal beszerzési megbeszélés céljából.
Hivatkozások
- Elektromos biztonsági szabványok és irányelvek
- Szigetelési ellenállás-vizsgáló készülékek gyártói előírásai
